Sơ đồ và nguyên lý 15 mạch dùng khởi động từ đơn và khởi động từ kép cơ bản, chi tiết, thực tế. Tuy là một số mạch điện đơn giản nhưng vẫn được sử rộng rãi trong công nghiệp và đời sống ngày nay.

1. Điều khiển khởi động từ đơn bằng công tắc 2 vị trí

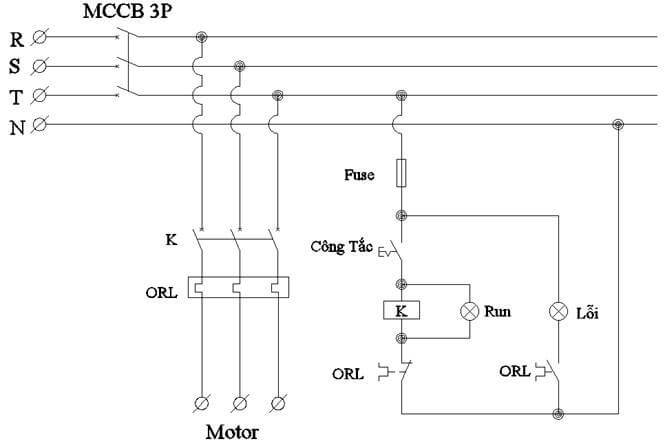

Sơ đồ điều khiển khởi động từ đơn bằng công tắc


– Nguyên lý mạch điện:

+ Khi bật công tắc, cấp điện cho cuộn dây contactor K, đồng thời đèn báo Run được cấp điện sẽ sáng lên. Contactor K khi đó sẽ hút làm cho các tiếp điểm chính chuyển sang trạng thái thường đóng, cấp điện cho động cơ chạy.

+ Khi tắt công tắc, cuộn dây contactor K không được cấp điện, các tiếp điểm chính của contactor K chuyển sang thường hở (trạng thái ban đầu). Do đó động cơ ngừng quay, đồng thời đèn báo trạng thái Run cũng sẽ tắt.

+ Khi động cơ xảy ra sự cố quá tải, dòng điện hoạt động lớn hơn dòng điện định mức động cơ. Dòng điện quá tải làm phát nóng các thanh lưỡng kim bên trong relay nhiệt. Khi thời gian đủ dài relay nhiệt ORL sẽ tác động, tiếp điểm thường đóng ORL chuyển sang thường hở. Ngừng cấp điện cho cuộn dây contactor K, contactor K ngưng cấp điện cho động cơ và đồng thời tiếp điểm thường hở ORL đóng lại làm đèn báo lỗi sáng. Do đó Relay nhiệt bảo vệ quá tải cho động cơ.

– Ưu điểm: mạch đơn giản, dễ sử dụng, có thể thay công tắc 2 vị trí bằng các công tắc thông minh điều khiển từ xa.

– Nhược điểm của mạch này là khi có sự cố mất điện, khi điện nguồn được phục hồi thì động cơ sẽ tự động chạy lại. Điều này sẽ rất nguy hiểm cho con người và các cơ cấu truyền động.

Để khắc phục nhược điểm đó thì người ta dùng mạch sau đây nhiều hơn cho các ứng dụng công nghiệp và đời sống.

2. Điều khiển khởi động từ đơn bằng nút nhấn ON/OFF

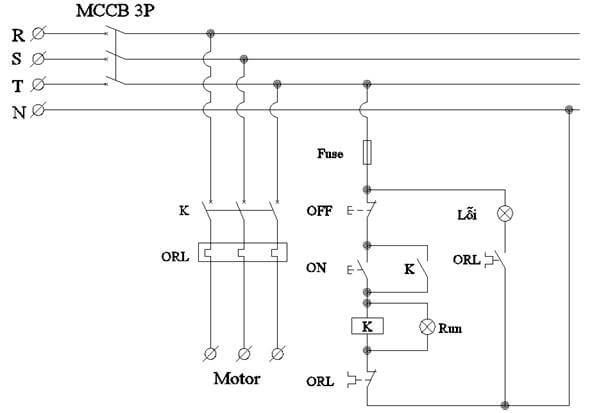

Sơ đồ mạch điều khiển động cơ bằng nút nhấn ON/OFF


– Nguyên lý mạch điện:

+ Khi nhấn nút ON thì cuộn dây contactor K được cấp điện, tiếp điểm chính của contactor đóng lại làm quay động cơ. Đồng thời tiếp điểm thường hở K đóng lại để duy trì cấp điện cho cuộn dây K sau khi nhã nút nhấn ON (tự giữ).

+ Khi nhấn OFF thì động cơ ngừng quay, relay nhiệt ngắt mạch điện khi có sự cố quá tải.

– Ưu điểm: mạch này sử dụng nút nhấn nên động cơ sẽ không tự chạy lại khi có điện nguồn trở lại. Sơ đồ đấu dây khởi động từ đơn dùng nút nhấn ON/OFF có phần phức tạp hơn mạch dùng công tắc.

3. Mạch điều khiển động cơ bằng nút nhấn ON/OFF và nhấp thử


Trong các ứng dụng cần thử máy người ta sẽ gắn thêm một nút nhấn JOG. Nút nhấn này gồm 1 tiếp điểm thường đóng và thường mở nối liên động với nhau. Khi nhấn giữ thì động cơ chạy, nhả nút nhấn thì động cơ dừng.

Các chức năng khác tương tự như mạch ở trên.

Sơ đồ dùng khởi động từ đơn điều khiển ON/OFF và nhấp thử


4. Điều khiển động cơ ở 2 vị trí dùng khởi động từ đơn


Trong một số dây truyền sản xuất lớn, người ta sử dụng một tủ điều khiển chính và nhiều tủ phụ. Một động cơ có thể được điều khiển bằng nhiều tủ đặt ở các vị trí khác nhau.

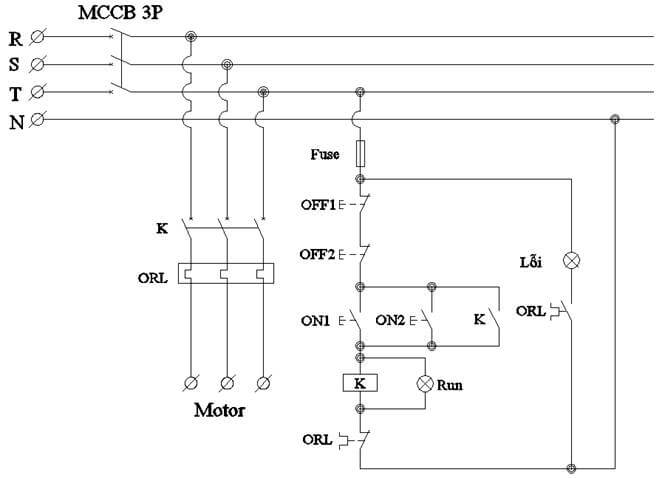

Sơ đồ dùng khởi động từ đơn điều khiển động cơ ở 2 vị trí


– Nguyên lý hoạt động: Hai bộ nút nhấn ON1, OFF2 và ON2, OFF2 sẽ làm việc song song, có chức năng như nhau. Khi nhấn ON1 hoặc ON2 thì động cơ quay, khi nhấn OFF1 hoặc OFF2 thì động cơ dừng.

5. Mạch mở máy theo thứ tự


Trong một số dây truyền sản xuất, đòi hỏi các động cơ chạy theo một thứ tự nhất định. Nếu sai sót sẽ dẫn đến hư hỏng sản phẩm hay các cơ cấu. Khi đó người ta sẽ dùng mạch mở máy theo thứ tự.

Mạch dưới đây sẽ giúp người vận hành tránh được các sai sót trên. Vì động cơ 2 chỉ chạy khi động cơ 1 đang chạy, động cơ 3 chỉ chạy khi động cơ 1 và 2 đang chạy. Tắt động cơ 1 thì động cơ 2 và 3 cũng sẽ dừng quay.

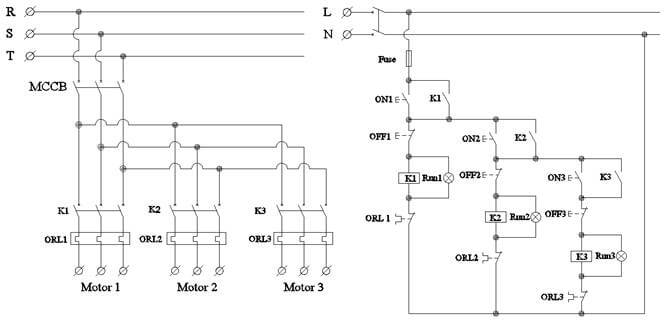

Mạch dùng khởi động từ đơn điều khiển động cơ chạy theo thứ tự


6. Mạch động cơ chạy, dừng theo thời gian


Mạch sử dụng 2 Timer ON Delay để điều khiển động cơ chạy, dừng luân phiên theo thời gian đặt trước. Đối với các ứng dụng đơn giản mạch này sẽ tiết kiệm giá thành so với sử dụng các loại vi điều khiển hay
